単管パイプクランプの直交・自在比較｜強度差とDIY失敗ゼロの選び方

物置小屋やガレージ、パーゴラ、農業用資材棚などを頑丈に作り上げられる建材として、単管パイプはDIYシーンでも不動の主役です。パイプ同士を強固に結束する「単管パイプクランプ」は、構造物の強度や安全性を決定づける極めて重要な金具です。

店頭には「直交」と「自在」をはじめ多彩なパーツが並んでいますが、それぞれの耐荷重や構造上の役割を正しく理解しないまま組み立ててしまい、グラつきや倒壊の危険に直面するケースは少なくありません。2026年現在のホームセンター流通状況や価格相場、プロの現場でも守られている適正トルクの管理、接合金具「かん太」との使い分けまで、構造設計の観点から余すところなく検証します。

📌 【この記事の重要ポイントまとめ】

• 要点1：基本骨格には直角に強固固定できる「直交クランプ」が必須であり、「自在クランプ」は筋交い（ブレース）補強に限定して併用するのが安全の鉄則。
• 要点2：JIS規格の「外径48.6mm」に対応したクランプを選び、適正締め付けトルク（34.3〜44.1 N・m）を遵守することで破断や滑り事故を未然に防止。
• 要点3：見栄え重視なら「かん太」、耐荷重とコスト最優先なら「直交・自在クランプ」＋「垂木止め・三連クランプ」を選定するのが最も堅実な判断。

【直交と自在】単管パイプクランプの決定的な違いと強度の真相

パイプフレームを組む際、初心者が最も迷いやすいのが直交クランプと自在クランプの選定です。見た目は似ていますが、その構造と力学的強度は根本から異なります。

直交クランプは2本の単管パイプを正確に90度で固定する金具です。仮設工業会の認定基準に基づき、滑り耐力（パイプが軸方向にズレる力に対する耐性）は500kgf（4.9kN）以上を保持するように設計されています。柱と梁を組む際、この直角固定がフレーム全体の歪みを防ぐ主たる耐力壁の役割を果たします。

自在クランプは結合部のピンを軸に角度を360度自由に変えられる構造を持っています。屋根の勾配に合わせたパイプ配置や、揺れを抑制する「斜め材（筋交い・ブレース）」を取り付ける際には必須のパーツです。しかし、接合部が回転するため、四隅の柱・梁の接合に自在クランプばかりを使用すると、横からの荷重（風圧や地震力）を受けた瞬間に骨組みが平行四辺形に歪んで倒壊します。

強度の基本原則は「柱と梁はすべて直交クランプで90度強固に組み、対角線上に自在クランプで筋交いを入れる」という配置です。このセオリーを守るだけで、構造物の剛性は数倍に跳ね上がります。

【規格と価格相場】ホームセンターで購入する48.6mmクランプの選び方

国内で流通する足場用単管パイプの標準規格は外径48.6mmです。一部に園芸用として外径25.4mmや31.8mm、農業ハウス用の極細パイプも存在しますが、建築・ガレージ・大型棚のDIYにはJIS G 3444規格に準拠した48.6mm管および専用クランプを選択してください。

ホームセンター（カインズ、コメリ、コーナン、ジョイフル本田など）における2026年現在の実売相場は、標準的な直交・自在クランプで1個あたり250円〜420円前後（税込）で推移しています。大量に使用する場合は、30個入り箱単位で購入することで単価を15〜20%ほど抑えられます。

クランプ種類・金具タイプ	詳細・数値データ	一般的な基準・相場	編集部の見解・評価
直交クランプ（48.6mm規格）	滑り耐力：約4.9kN（500kgf）以上 固定角度：90度固定	実売価格：約250円〜380円/個 JIS・仮設工業会認定品	骨組みの必須パーツ。主要な接合部はすべてこれで統一すべき基本金具。
自在クランプ（48.6mm規格）	滑り耐力：約4.9kN（500kgf）以上 固定角度：フリー（360度）	実売価格：約250円〜380円/個 JIS・仮設工業会認定品	筋交い・ブレース専用。角度調整が容易な反面、直角固定には使用不可。
垂木止めクランプ（直交・自在）	木材受金具付き ビス穴径：約5mm対応	実売価格：約330円〜480円/個 波板・屋根受け用	木製垂木とパイプを結合する要。屋根付き小屋を作るなら欠かせない。
三連クランプ	3方向接合構造 直交＋自在の複合型など	実売価格：約800円〜1,200円/個 交差部集中補強用	柱・梁・筋交いが1点に集中する高荷重ポイントの補強に威力を発揮。
ジョイント金具「かん太」	六角穴付き止めネジ固定 内面フラット構造	実売価格：約800円〜2,500円/個 インテリア・エクステリア用	凹凸がなく意匠性抜群。ただし仮設足場のような重荷重構造には不向き。

【用途別の拡張性】三連クランプ・垂木止め・「かん太」との使い分け術

基本的な立方体の枠組みから屋根付きガレージや本格的な小屋へ発展させるには、特殊クランプや専用金具の適切な使い分けが鍵を握ります。

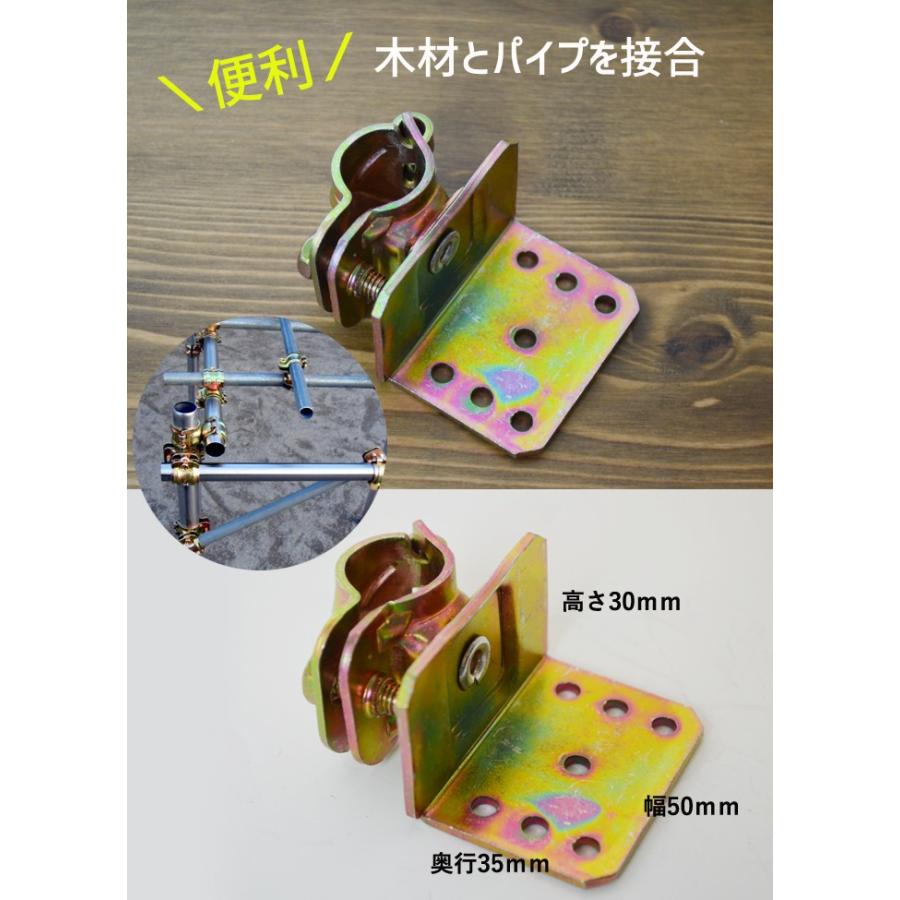

木材と単管をつなぐ「垂木止めクランプ」の利便性

屋根にポリカ波板やアスファルトシングルを張る場合、単管パイプの上に直接釘やビスを打つことはできません。そこで活躍するのが垂木止めクランプです。金属プレート部分に木材（2×4材や45mm角垂木など）を載せ、裏側からコーススレッドで固定することで、鉄骨の頑丈さと木材の加工しやすさを融合させた屋根下地が完成します。屋根の傾斜角に合わせて「自在型垂木止め」を選ぶのが定石です。

接合点をスマートにまとめる「三連クランプ」の使い方

柱の最上部など、縦方向の柱1本に対して横方向の梁2本や筋交いが同一交差点に集中する場面では、標準クランプを2連で並べると段差（オフセット）が生じてしまいます。三連クランプを活用すれば、1つの結節点で3方向のパイプを束ねられるため、躯体の芯ズレを防ぎ、すっきりとした収まりと高剛性を両立できます。

見た目の美しさと耐荷重で選ぶ「かん太」との比較

足場用クランプはボルトとナットが外側に大きく飛び出すため、住宅の庭やガレージ内では「工事現場感」が強く残ります。一方、ジョイント工業が展開する「単管DIY用 かん太」シリーズは、パイプを金具の内側に差し込み、六角レンチでホーローセット（止めネジ）を締め込む構造です。表面の突起が極めて少なく、角が美しい直線的なデザインに仕上がります。

ただし、「かん太」はネジ先端の摩擦で止める構造上、強風や振動が常時加わる過酷な環境では、JIS認定足場クランプの抱え込み型ボルト締結に比べて耐力設計に慎重さが求められます。インテリア家具やガーデニングフェンスには「かん太」、積雪や強風に耐える大型カーポートには「足場用クランプ」という明確な使い分けが推奨されます。

【実態検証】利用者の生の声と現場目線で見えたリアルな失敗

DIYコミュニティや作業現場から寄せられるトラブル事例を検証すると、事故や破損の多くは資材そのものの欠陥ではなく「締め付けトルクの誤認」と「ボルトの向きの不一致」に起因しています。

よくある失敗の筆頭が、作業効率を優先して高トルクのインパクトドライバーで一気に締め切る行為です。「ガガガッ」と強い打撃音が鳴るまで締め込むと、クランプの首振りボルト（M10〜M12）に60 N・m以上の過大トルクがかかり、ネジ山が潰れるか、ボルト本体にマイクロクラック（目に見えない亀裂）が入ります。その結果、翌年の強風時などにボルトが突然破断する重大事故につながります。

日本仮設工業会が規定する標準締め付けトルクは34.3〜44.1 N・m（350〜450 kgf・cm）です。これは、一般的な足場用ラチェットレンチ（全長250mm前後）を使い、片手の力で「グッと手応えを感じてからキュッと半回転増し締めする」程度の力加減に相当します。不安だからとパイプを継ぎ足して過剰に締め上げるのは極めて危険です。

もう一つの盲点が「水抜き穴とボルトの天地逆転」です。屋外構造物では、クランプの開口部やボルトのネジ山が上を向いていると雨水が溜まり、数ヶ月でネジ山が赤錆びて固着します。解体や増設時にボルトが回らなくなり、サンダーで切断せざるを得なくなる事例が後を絶ちません。ボルト頭や開口部は常に下向きか横向きに配置するのが現場の鉄則です。

【一般に知られていない盲点】屋外耐久性と錆止め・メッキ処理の落とし穴

単管パイプ自体は「溶融亜鉛めっき（ドブメッキ）」や「高耐食性めっき鋼管（ポストジンクなど）」で保護されており、屋外でも15〜20年以上の優れた防錆性能を発揮します。しかし、組み合わせるクランプ側の防錆処理には大きなグレード差が存在します。

安価なクランプの中には、表面に薄い「電気亜鉛めっき（ユニクロめっき）」しか施されていない製品が混在しています。ユニクロめっき品を屋外雨ざらしの環境で使用すると、約2〜3年で白錆が発生し、やがて赤錆へと進行します。パイプ自体は無傷でも、クランプから流れ出た赤錆の雨垂れがパイプや基礎コンクリートを汚染する「もらい錆」の原因になります。

長期的な耐久性を確保するためには、購入時に「溶融亜鉛めっき（HDZ35規格相当）」の刻印があるクランプを選ぶか、組み立て直後にボルト周辺を含めてジンクリッチスプレー（高濃度亜鉛末塗料）を吹き付けておく防錆処理が極めて効果的です。沿岸部や湿気の多い山間部では、この一手間で構造物の寿命が10年以上延びます。

【プロの結論】おすすめできる人・見送るべき人の特徴

単管クランプDIYが最適な人：

• 大型物置、薪棚、カーポートなど、高強度と耐風圧・耐積雪性能を最優先したい人
• 将来的に解体、移設、拡張、棚板の高さ調整などを自由に行いたい人
• 資材コストを最小限に抑え、ホームセンターで部材を即座に買い足したい人

クランプ工法を見送る（または別資材を検討する）べき人：

• 室内のインテリア家具や、無骨な突起を嫌うエクステリアフェンスを作りたい人（突起のない「かん太」やアルミフレーム材を推奨）
• 17mmラチェットレンチによる正確なトルク管理や水平・垂直出し作業が手間に感じる人
• 構造計算が困難な2階建て以上の居住空間を作ろうとしている人（建築基準法上の安全確認が必要）

【単管パイプクランプ】に関するよくある質問（FAQ）

Q1：クランプの締め付けにインパクトドライバーを使っても問題ありませんか？
A1：仮締め程度であれば問題ありませんが、最終的な本締めは必ず手動の足場用ラチェットレンチ（17mmソケット）を使用してください。インパクトドライバーの高打撃トルク（150〜200 N・m級）で締め切ると、ボルトのネジ山が破損するか破断強度が著しく低下し大変危険です。

Q2：ホームセンターで売っている「48.6mm用」と「42.7mm用」のクランプは共用できますか？
A2：絶対に共用できません。径が合わないクランプを使用すると、パイプを全周から均一に締め付けられず、規定の滑り耐力（約500kgf）が発揮されません。パイプの外径をノギスやメジャーの円周計算で必ず確認し、ジャストサイズのクランプを選定してください。

Q3：足場クランプを再利用（中古品の使用）することは安全上問題ありませんか？
A3：ボルトの変形、ネジ山の潰れ、本体プレスのクラック（亀裂）、著しい赤錆がない状態であれば再利用可能です。ただし、一度過剰トルクで伸びてしまったボルトは強度が著しく落ちているため、スムーズにナットが手で回らない個体は廃棄し、新品に交換してください。

Q4：パイプ同士を平行に並べて2本抱き合わせたい時はどのクランプを使いますか？
A4：「平行クランプ（同径平行）」を使用します。柱の座屈強度を高めるために2本束ねる補強や、長い支柱を上下にオーバーラップさせて延長する補強ジョイントとして現場で多用されています。

まとめ：適材適所のクランプ選定がDIYの強度と安全を左右する

単管パイプ構造物の強靭さは、パイプそのものの肉厚だけでなく、節点を固定するクランプの選定と正しい施工精度によって決まります。

直角の構造体には「直交クランプ」を主軸に据え、揺れを抑える補強として「自在クランプ」の筋交いを適切に交差させること。そして適正トルク（34.3〜44.1 N・m）を手動ラチェットで確実に管理することが、台風や地震にも動じない堅牢なDIY作品を生み出す最短ルートです。用途に応じた金具の特性を把握し、安全で耐久性の高い空間づくりを実現してください。 （出典: 単 管 パイプ クランプ（Yahoo!ニュース））
